PRODUCTS PROFILE產品介紹

高精密平面磨床 > 全自動(數值式)

ESG-1020ASDII

機能規格:

機能規格:



控制面板

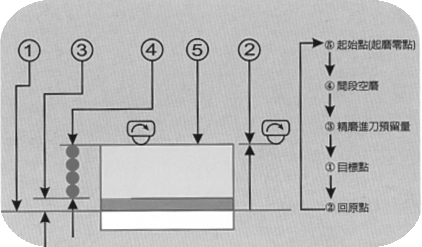

研磨程序圖



上下軸位置數值顯示窗,可示主軸頭現在位置,面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)細磨進刀量、目標點、回點、間段無火花研磨、空磨

Z軸鞍座橫向移動進給,高效率DC伺服馬達驅動,可供寸進給研磨,連續進給研磨,砂輪修整速度可經由面板無段速控制。

Y軸上下升降由一組高效率AC馬達作為快速升降驅動,另一組步進馬達,專供向下微步定位進刀加工研磨,還提供慢速升降作動,輸出數值經由譯碼器快速回授。

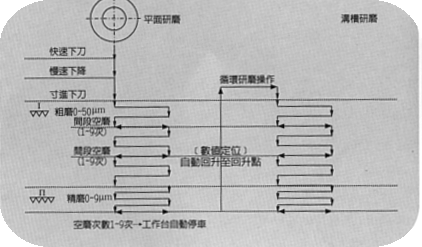

研磨程序圖















1A 軸自動磨床。

2A 二軸自動磨床。

3A 二軸自動,附加砂輪上、下快速降。

ASD 軸全自動磨床,降採用步進馬達做定寸功能。





機型

ESG-1020ASDII

工作台面積

254x508mm

最大研磨長度

縱向

520mm

最大研磨寬度

橫向

280mm

主軸中心線至工作台面積最大距離

標準立柱:500mm;增高立柱:600mm

標準磁力夾頭尺寸

250x500mm

工作台縱向移動

最大行程(油壓)

580mm

最大行程(手動)

620mm

工作台無段變速

60HZ,5-25m/min,50HZ,5-20m/min

鞍座橫向移動

每次自動進給量

1-13mm

最大自動行程

270mm

最大手動行程

300mm

每一轉

5mm

每一刻度

0.02mm

輪頭垂直進給

每次自動進給量

0.001~0.04mm

寸進

0.001mm

快速降速度()

150mm/min

慢速降速度()

6mm/min

每一轉

1mm

每一刻度

0.005mm

主軸馬達

轉速

60HZ,3450 R.P.M. / 50HZ,2850 R.P.M.

馬力

3.0HP

標準砂輪

外徑

203MM

寬度

標準19mm,最大可裝25mm

孔內直徑

31.75mm

油壓驅動

馬力

2HPx6P

前後驅動

馬力

80Wx6P

快速降驅動

馬力

80Wx6P

佔地空間

總空間需求

2400x1450x1750mm

重量

淨重

1810KGS

毛重

2160KGS

總額定馬力()



5 1/5HP

材積

x x

2480x2060x2100mm


本公司隨時進行研究改善工作,因此保有隨時更改設計規格尺寸及機械研究之權利,本目錄僅供參考。



機型特性:

1.超大型立柱:

具有高穩定性和高剛性的立柱,內部採用蜂巢式結構,能承受重負荷研磨。



2.高剛性鑄件:

本機各主要鑄件都採用高級鑄鐵,經力退火,消除內應力,內部都輔有加強,提高剛性結構。



3.主軸:

主軸採用四個精密級斜角滾珠軸承,經過嚴格的測量預壓組合,並由V3級馬達傳動,適合重負荷研磨和精密研磨。



4.耐磨性道:

鞍座和底座滑道V型,工作台和鞍座滑道採一V平,兩者皆附加耐磨滑片(TURCITE-B),做為滑動介質,經過精密花處理,確保平滑運動和卓越的精度。



5.自動潤滑系統:

使用循環式給油泵浦做強制性的潤滑,提供各螺和各滑動面最佳潤滑效果。



6.前後滾珠螺

鞍座前後(橫向)移動是採用特殊型AC馬達驅動,配合滾珠導螺桿使用,有快速前進、後退和自動移動之功能。



7.隱藏式調程機構:

前後向和左右向(橫向和縱向)隱藏式無接觸近接開關做行程控制,操作容易,安全、作動確實



8.雙功能節流閥:

工作台左右向(縱向)速度控制,特殊型節流閥,可做定速控制,每次開動時可得到相同的速度,便利工作物研磨。











高精密主軸

(1020, 1224機型專用)

蜂巢式結構立柱

調速定速容易的節流閥

(1020, 1224機型專用)



自動潤滑系統



升降傳動機構



隱藏式近接開關

(前後和左右)



前後傳動的滾珠螺



電氣箱(ASD機型)





選購附件:



永磁盤



電磁盤



可傾式磁



磁力控制器



單用水機

單用水機附件磁性
過濾器

單用吸塵器

吸塵冷卻兩用水機

手拉式紙帶水機

自動紙帶水機附磁性過濾器

防水罩

半罩式防水罩

(12/12/16系列)

手動平行修整器

電動平行修整器

可調速旋轉式磁盤座

砂輪動平衡校正儀

沖子成型

光學尺

工作燈

平衡台

轉輪式平衡台

前後微調

(10/12/16機型用)

上下微調

(10/12/16系列)

降微調式電子

手輪(ASD機型專用)

精密虎鉗

變頻器

開啟式砂輪護罩

圓弧修整器





標準附件:

1.工具和工具箱

7.油漆罐

2.砂輪拔取螺帽

8.自動潤滑系統

3.平衡棒

9.鑽石筆座

4.水平調整螺絲和墊塊

10.前後滾珠螺

5.砂輪

11.刮水板

6.砂輪
