機能規格:
控制面板 |

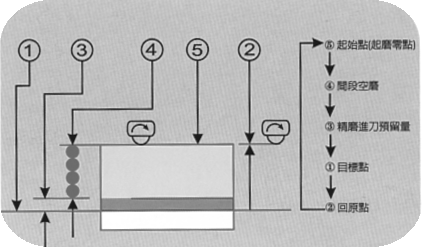

研磨程序圖 |
|
上下軸位置數值顯示窗,可示主軸頭現在位置,面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。 |
Z軸鞍座橫向移動進給,採高效率DC伺服馬達驅動,可供寸進進給研磨,連續進給研磨,砂輪修整速度可經由面板無段速控制。 |
|
Y軸上下升降由一組高效率AC馬達作為快速升降驅動,另一組步進馬達,專供向下微步定位進刀加工研磨,還提供慢速升降作動,輸出數值經由譯碼器快速回授。 |
|
|
|

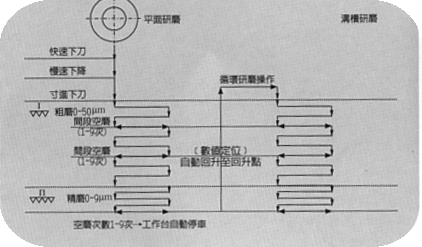

研磨程序圖 |
|
|
|
|
|
|
|
|
|
|
|
1A : 一軸自動磨床。 2A : 二軸自動磨床。 3A : 二軸自動,附加砂輪上、下快速昇降。 ASD: 三軸全自動磨床,昇降採用步進馬達做定寸功能。 |
機型 |

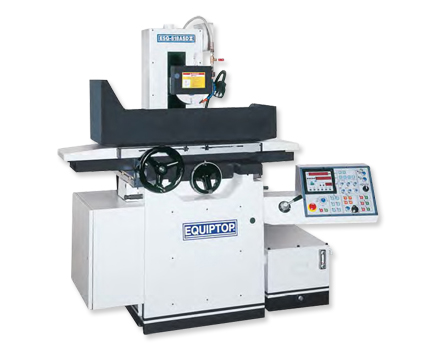

ESG-618ASDII |
|
工作台面積 |
152x460mm |
|
最大研磨長度 |
縱向 |
480mm |
最大研磨寬度 |
橫向 |
168mm |
主軸中心線至工作台面積最大距離 |
460mm |
|
標準磁力夾頭尺寸 |
150x450mm |
|
工作台縱向移動 |
最大行程(油壓) |
480mm |
最大行程(手動) |
510mm |
|
工作台無段變速 |
60HZ,5-28m/min,50HZ,5-23m/min |
|
鞍座橫向移動 |
每次自動進給量 |
1-10mm |
最大自動行程 |
180mm |
|
最大手動行程 |
195mm |
|
每一轉 |
5mm |
|
每一刻度 |
0.02mm |
|
輪頭垂直進給 |
每次自動進給量 |
0.001~0.05mm |
寸進 |
0.001mm |
|
快速昇降速度(約) |
250mm/min |
|
慢速昇降速度(約) |
6mm/min |
|
每一轉 |
1mm |
|
每一刻度 |
0.005mm |
|
主軸馬達 |
轉速 |
60HZ,3450 R.P.M. / 50HZ,2850 R.P.M. |
馬力 |
2.0HP |
|
標準砂輪 |
外徑 |
203MM |
寬度 |
標準12.7mm,最大可裝19mm |
|
孔內直徑 |
31.75mm |
|
油壓驅動 |
馬力 |
1HPx6P |
前後驅動 |
馬力 |
40Wx6P |
快速昇降驅動 |
馬力 |
40Wx6P |
佔地空間 |
總空間需求 |
1810x1133x1660mm |
重量 |
淨重 |
850KGS |
毛重 |
1000KGS |
|
總額定馬力(約) |
|
3.0HP |
材積 |
長 x 寬 x 高 |
1980x1420x1930mm(78"x56"x76") |
註:
本公司隨時進行研究改善工作,因此保有隨時更改設計規格尺寸及機械研究之權利,本目錄僅供參考。
機型特性:
|
|
|
|
||||||||
|
|
|
|
||||||||
|
|
|
選購附件:
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
||||||||||
|
|
|
|
|
標準附件:
1.工具和工具箱 |
6.砂輪轂 |
2.砂輪轂拔取螺帽 |
7.油漆罐 |
3.平衡棒 |
8.自動潤滑系統 |
4.水平調整螺絲和墊塊 |
9.鑽石筆座 |
5.砂輪 |
10.前後滾珠螺桿 |
