控制面板

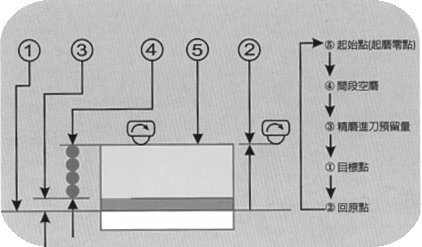

研磨程序圖

上下軸位置數值顯示窗，可示主軸頭現在位置，面板數值設定可設定起磨點、粗磨進刀量、細磨點(預留量)、細磨進刀量、目標點、回昇點、間段無火花研磨、空磨。

Z軸鞍座橫向移動進給，採高效率DC伺服馬達驅動，可供寸進進給研磨，連續進給研磨，砂輪修整速度可經由面板無段速控制。

Y軸上下升降由一組高效率AC馬達作為快速升降驅動，另一組步進馬達，專供向下微步定位進刀加工研磨，還提供慢速升降作動，輸出數值經由譯碼器快速回授。

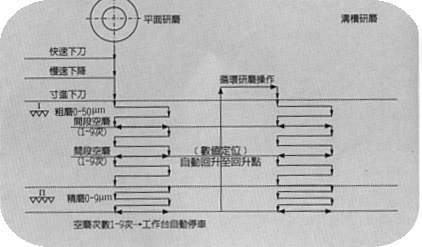

研磨程序圖

1A ： 一軸自動磨床。

2A ： 二軸自動磨床。

3A ： 二軸自動，附加砂輪上、下快速昇降。

ASD： 三軸全自動磨床，昇降採用步進馬達做定寸功能。

機型

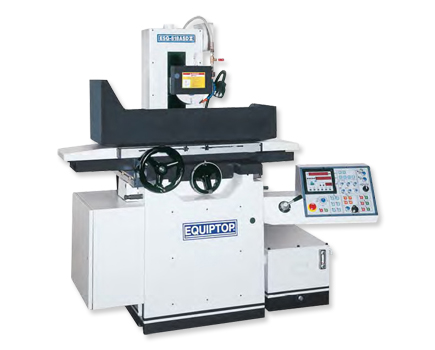

ESG-818ASDII

工作台面積

203x460mm

最大研磨長度

縱向

480mm

最大研磨寬度

橫向

228mm

主軸中心線至工作台面積最大距離

460mm

標準磁力夾頭尺寸

200x450mm

工作台縱向移動

最大行程(油壓)

480mm

最大行程(手動)

510mm

工作台無段變速

60HZ,5-28m/min,50HZ,5-23m/min

鞍座橫向移動

每次自動進給量

1-10mm

最大自動行程

235mm

最大手動行程

250mm

每一轉

5mm

每一刻度

0.02mm

輪頭垂直進給

每次自動進給量

0.001~0.05mm

寸進

0.001mm

快速昇降速度(約)

250mm/min

慢速昇降速度(約)

6mm/min

每一轉

1mm

每一刻度

0.005mm

主軸馬達

轉速

60HZ,3450 R.P.M. / 50HZ,2850 R.P.M.

馬力

2.0HP

標準砂輪

外徑

203MM

寬度

標準12.7mm,最大可裝19mm

孔內直徑

31.75mm

油壓驅動

馬力

1HPx6P

前後驅動

馬力

40Wx6P

快速昇降驅動

馬力

40Wx6P

佔地空間

總空間需求

1810x1285x1680mm

重量

淨重

1205KGS

毛重

1375KGS

總額定馬力(約)

3.0HP

材積

長 x 寬 x 高

1890x1630x1930mm

1.工具和工具箱

6.砂輪轂

2.砂輪轂拔取螺帽

7.油漆罐

3.平衡棒

8.自動潤滑系統

4.水平調整螺絲和墊塊

9.鑽石筆座

5.砂輪

10.前後滾珠螺桿
